篷布密闭传感器P13M
适用范围:渣土车篷布开关，箱车篷布开关
规格参数
1.0 产品规格
认 证：CCC / CE / FCC / RoHS
认 证：CCC / CE / FCC / RoHS
开关形式：NC/常闭型——磁铁靠近，电路闭合
（NO/常开型，COM转换型可提供）
动作距离：≥50mm （无干扰测试）
最大电压：100V DC/AC
最大电流：0.5A
触点负载：10W
工作温度：-20~80℃
开关寿命：>100000次
接线方式：550mm 导线连接（380mm装甲软管）
外壳材质：锌合金
颜 色：银色
包 装：1套/包，100套/箱（375*295*300mm）
毛 重：24KGS
尺 寸（mm）：
尺 寸（mm）：
产品说明
2.0 产品功能
篷布密闭传感器是探测渣土车篷布开关的探测器，由干簧管开关和磁铁组成。通常当篷布关闭时，开关触点受到磁铁磁场影响形成导通状态；当渣土车篷布被打开时，磁铁远离开关，开关触点断开，即触发报警。
3.0 安装指示
安装时需要配上安装支架，将干簧开关用螺丝固定在支架上，用焊接来让干簧开关固定在渣土车箱的尾端，磁铁安装在篷布支架上，延长线由车底盘走到车上驾驶室，并连接车载主机。
磁铁部分和开关部分应平行对齐，不错位。
安装过程中不可敲击，以避免内部干黄开关损坏。
4.0 警示
篷布密闭传感器仅用于篷布信号探测，如用于渣土车篷布/挂车篷布，请联系微斯迈确认技术参数。

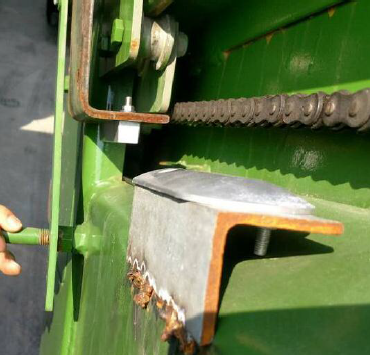

5.0 安装示意图
5.0 安装示意图
